seeds / PS-100-S7Z16R100-2

画像を拡大する

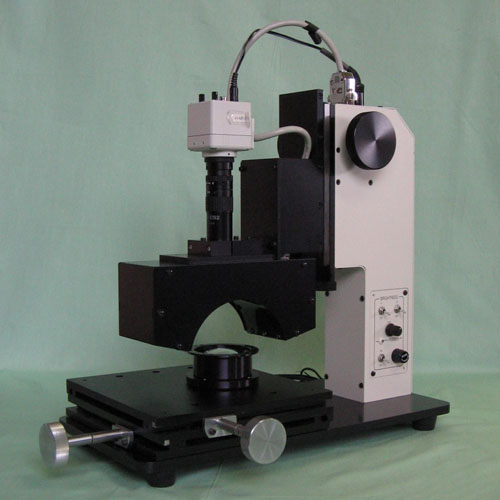

PS-100-S7Z16R100-2

ズーム倍率0.2～1.6倍で観察できる曲面観察用マイクロスコープです。他には類のない24×18mmの視野が得られます。

従来観れなかったφ16のシャフトのキズ・打痕、及びレンズのキズ、気泡・金属パイプのクラック、欠け等の観察等広い範囲に適用され汎用性の優れたマイクロスコープです。

【特長】
■棒状の曲面では約70°の正反射像が得られる。
　半弧(140°)を10等分するハレーション照明を持ちワークを中心に扇状の照明、即ちR照明にて約70°の視野でシャフト等表面の打痕・キズ・汚れ等凹凸の隆起状態が確認できる。
■陰のない観察が出来る。

【用途】
■モーターシャフト及びシリンダーシャフト(φ20～φ1)・ドリル・針・ベアリング・半田ボール等円形、多角形、球面体等の打痕・キズ・汚れ等の観察及び検査。
■IC及びチップ部品等の半田付け濡れ性の観察及び検査。
■レンズ及びプラスチック・デルリン・ベーク等の加工品の表面観察。

ハレーション照明と落射照明の比較画像

画像を拡大する

ハレーション照明落射照明

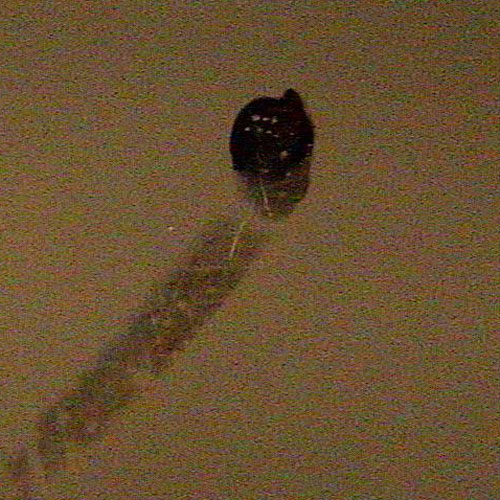

レンズのカビ

ハレーション照明落射照明

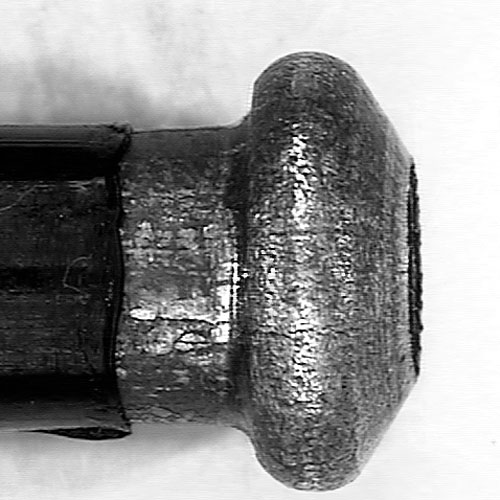

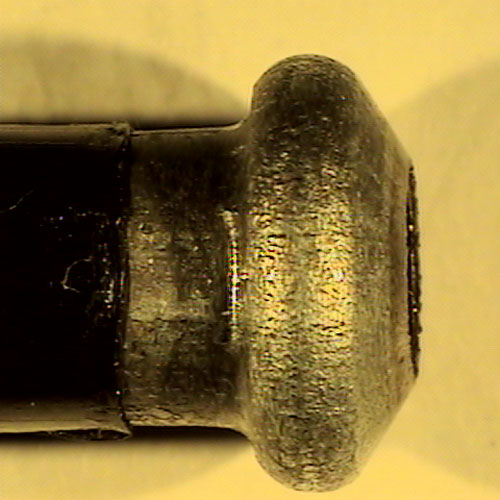

金属チューブ
